电气火灾监控系统和防火门监控系统在“中国天眼”配套项目中的应用

发布日期:2021-02-19

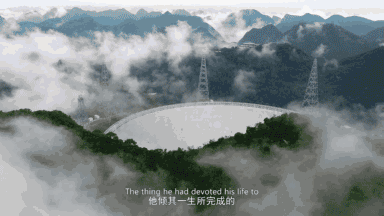

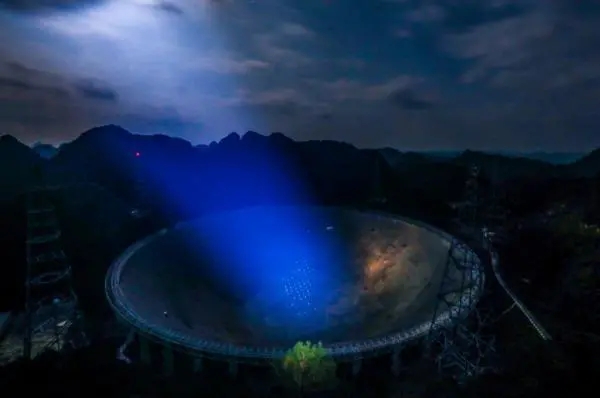

“中国天眼”是建于贵州省平塘县的世界最大单口径射电望远镜,建设过程中攻克了望远镜巨大体量、超高精度等技术难题。国家验收委员会专家认为,“中国天眼”各项指标均达到或优于批复的验收指标,部分关键技术达到国际领先水平。

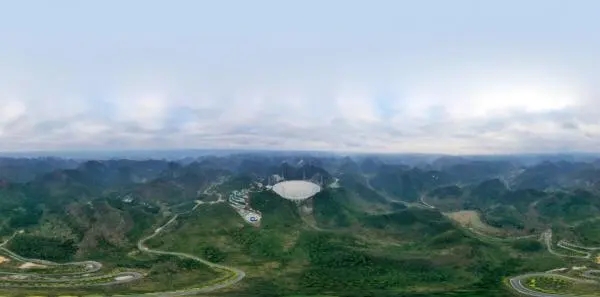

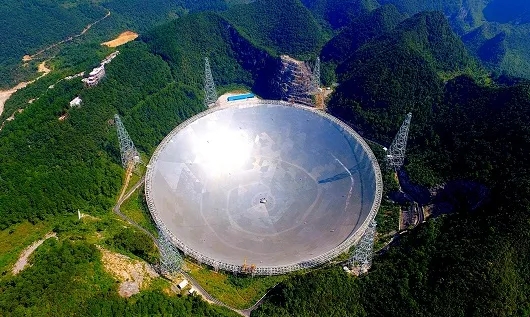

“中国天眼”为国家重大科技基础设施,“天眼”工程由主动反射面系统、馈源支撑系统、测量与控制系统、接收机与终端及观测基地等几大部分构成 。500米口径球面射电望远镜被誉为“中国天眼”,由我国天文学家南仁东先生于1994年提出构想,历时22年建成,于2016年9月25日落成启用。是由中国科学院国家天文台主导建设,具有我国自主知识产权、世界最大单口径、最灵敏的射电望远镜。




本文以华宿电气在中国天眼附属项目中的应用为案例,介绍电气火灾监控系统和防火门监控系统实现对现场设备的系统集成,数据的采集、火灾险情反应、数据传输以及历史记录存储打印,验证系统的功能及实用性。


简介


      近年来我国的社会用电量持续上升,由此带来的安全风险持续增加。2020年因违反电气安装使用规定引发的火灾共8.5万起,占总数的33.6%。电气火灾已成为消防安全的主要致灾因素,不仅次数多、损失大,而且多年来一直居高不下。“中国天眼”作为国家重大科技基础设施人员来往密集、流动性大、公共关注度高、国际知名度强,其配电系统电气火灾的预防,以及及时阻隔火灾险情的防火门监控系统就显得更加重要。

      重大科技基础设施电气火灾预防主要有以下几个方面:1.重大科技基础设施附属项目内有高价值专业设施、人员,需要更高可靠性的电气火灾监控系统、防火门监控系统。2.电气火灾一般初起于电气柜、电缆桥架等内部,当火蔓延至设备及电缆表面时,已形成较大火势,此时火势往往不容易被控制,故而预防便十分重要。3.防火门是建筑内防火分区、防火间隔的最重要组成部分,可有效阻止火势蔓延、烟气扩散可将大火控制在预定的范围内;同时又是人员安全疏散、消防员扑救火灾的必经关口。3.建筑内人员密集度较高,人员流动性大,易燃物品多,若是发生火灾容易造成人员、设备的损失,防范于未“燃”尤为重要。4.重大科技基础设施社会关注度高,若发生火灾事故容易造成不良的社会影响甚至国际影响。



      华宿电气电气火灾监控系统和防火门监控系统在中国天眼配套项目中通过对仪表数据采集、分析、处理,从而分析数据,有效促进和保障电气火灾监控系统水平的提升,并在安全用电及火灾险情反应方面发挥重要作用。


电气火灾监控系统


电气火灾监控系统是一种火灾预防的手段,特点在于漏电监控方面属于先期预报警系统,与作用于火灾发生后的“火灾自动报警系统”减少损失不同,电气火灾监控系统是为了避免损失。





HS电气火灾监控系统是多功能全自动的电气安全防火保护系统,可根据实际功能要求进行分区设置与组网。系统可根据使用需求自定义开关量输出功能作为脱扣信号,以实现对供配电系统在电气火灾安全隐患下的通、断电智能控制功能。


系统组成

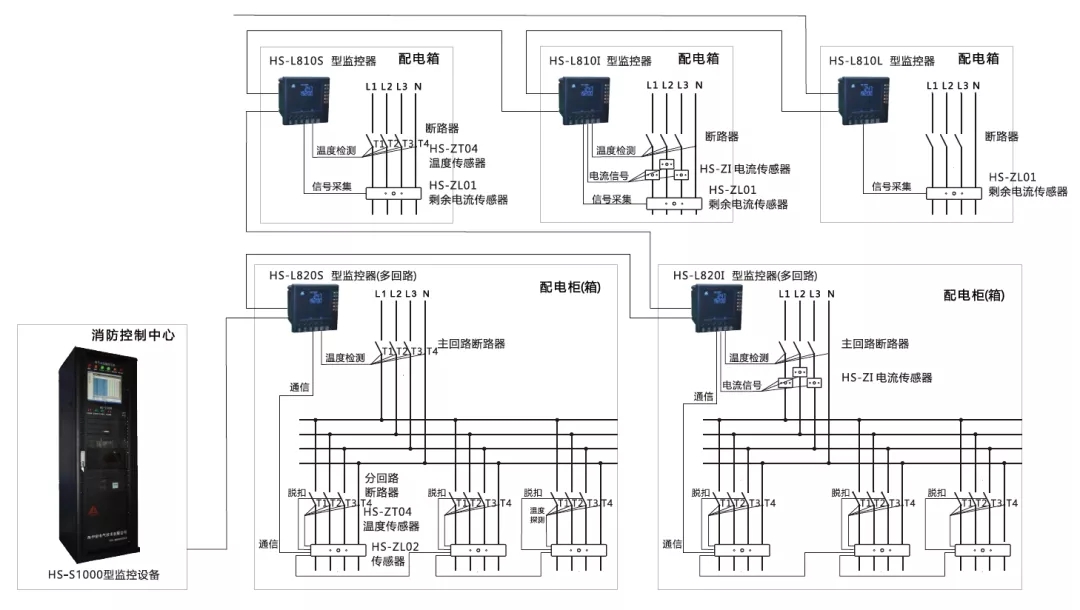

HS系列电气火灾监控系统由HS-L系列电气火灾监控探测器、HS-Z系列传感器及HS-S1000电气火灾监控设备(主机)组成,用于在线实时监测漏电、温度、电流等信号,当采集数值达到设定值时,发出报警信号,提醒工作人员及时检查线路,并尽早排除故障隐患。

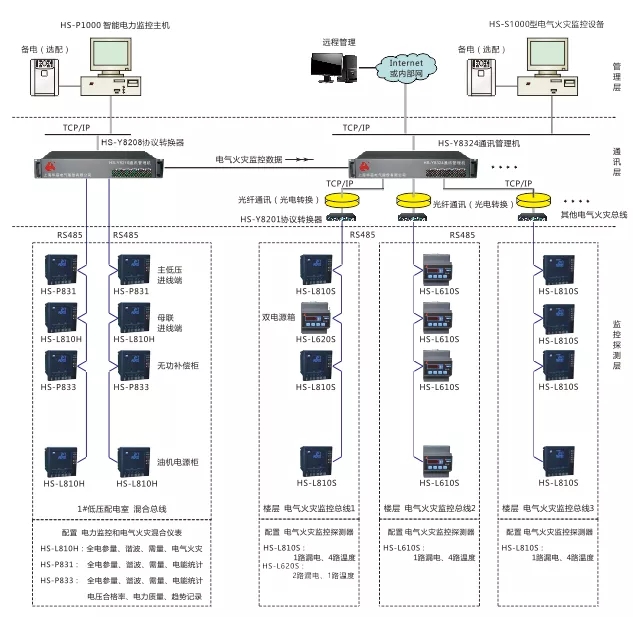

大型规模系统应用

大型规模的电气火灾监控网络,每条总线的电气火灾监控探测器不超过64台,总线数量原则上不受限制,配置1台(或多台)立柜式监控设备和2台(或多台)通讯管理机。在组网需要时,应考虑光纤连接。



管理层

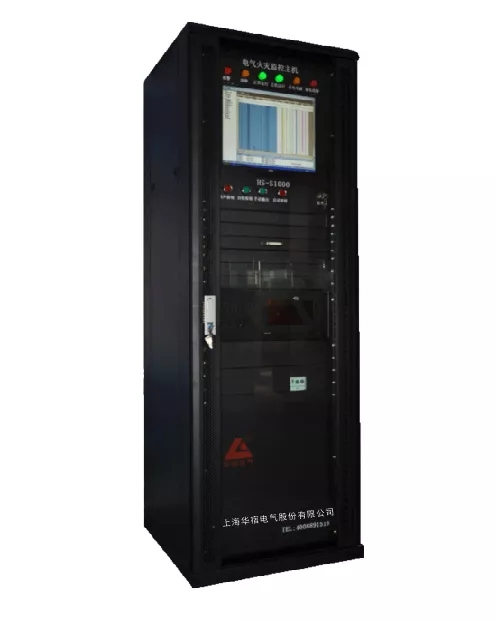

配置HS-S1000电气火灾监控设备1台,实现整个网络的电气火灾监控管理。


通讯层

楼层电气火灾监控总线通过HS-Y8201协议转换器将RS485信号转换成TCP/IP信号进入电气火灾监控设备网络;低压配电柜具有电气火灾监控功能和电力监控功能的混合总线进入智能电力监控系统的HS-Y8208协议转换器,由该通讯管理机对信息进行分拣,将电量测控数据传送给HS-P1000电力监控主机;将电气火灾监控数据传送给电气火灾监控系统的HS-Y8324通讯管理机,再通过以太网络进入HS-S1000电气火灾监控设备。在组网需要时,应考虑光纤连接。


监控探测层

配置HS-L系列混合功能监控仪表和HS-L系列电气火灾监控探测器,进行剩余电流、线缆温度等电气火灾监控参量的实时测量监控,并将监控数据上传。


电气火灾监控主机功能


监控功能

监控画面中分报警区及正常区域。线路局部停电、通讯线某处短路/断路、部件失效,将显示故障报警。


报警功能

停电或通讯线断路、短路、失效故障、主电源欠压或停电、备电警告。


平面图准确定位

本系统在监控点处于报警状态下,可以弹出该监控点在平面图中的具体位置,并在该位置闪烁示警。


备用电源功能

当主电源停电时,监控设备可自动切换到备用电源工作,当主电源恢复正常供电时,自动切回到主电源。


记录及查询

报警记录和操作记录、历史报警记录和历史操作记录的查询、打印功能。

记录并保存各故障点故障类型及发生时刻、修复时刻。查询报警事件、打印查询结果。记录并保存对各单元的复位、修改参数、自检、分闸等操作及发生时刻、 操作人员。
自检功能

对监控设备的工作电源、部件连接、端口、报警器件进行检查。


分级权限控制功能

为确保监控系统的安全运行,监控设备软件操作权限分为三级,操作员设置查看级,操作级,管理级。不同级别的操作员具有不同的操作权限。

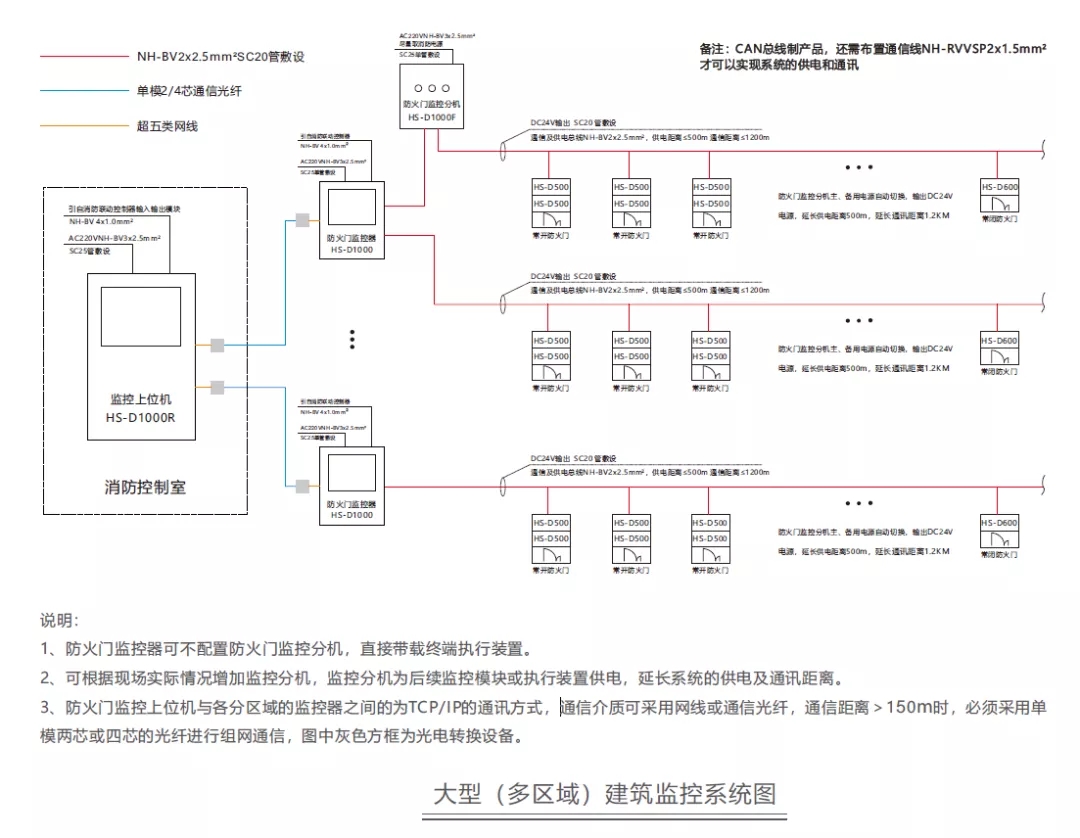

防火门监控系统

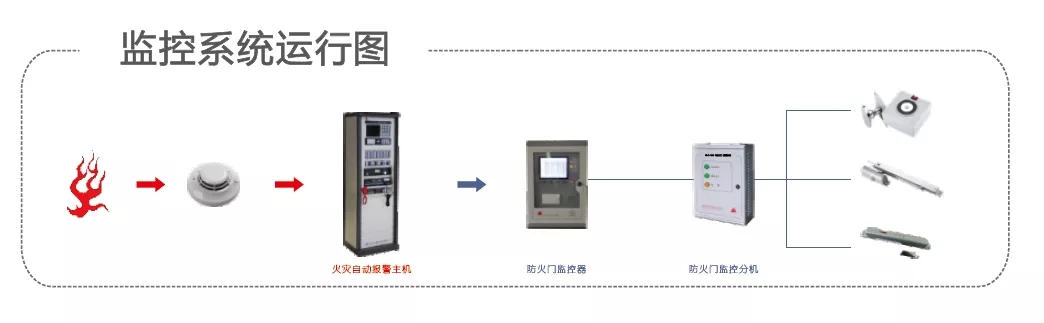

防火门的启闭在人员疏散中起到至关重要的作用。火灾时,收到控制器的动作命令后对各执行机构进行调整,满足人员逃生、防火、防烟、现场消防指挥要求。因此疏散通道途经的防火门的状态信息,必须反馈至消防控制室或有人值班场所内的防火门监控器。



防火门监控系统主要功能


自动监视

实时监测系统内部、区域分机、系统终端执行构件的(供电、通讯)开路、短路及连接状态。


智能控制

防火门监控器收到常闭防火门非正常长时间打开时自动发出声光报警信号。防火门监控器收到系统线路出现开路、短路等故障信号时自动发出声光报警信号。防火门监控器收到火警联动信号时,防火门监控器控制常开防火门关闭。防火门监控器可在供电系统故障时,自动切换至备用电源供电。防火门监控器收到火警联动信号时,可通过执行机构释放锁止的常开防火门。




消防联动

防火门监控系统与火灾报警控制器连接后可接收其报警信息。记录查询防火门监控器可记录最近发生的20万条事件信息,包括系统自身报警(通信连接等故障信息)、火灾报警、联动信息、复位操作,事件发生地址、日期、时间,用户可通过汉字液晶屏幕进行时间查询。


总结


随着智能建筑及电力系统智能化的发展,社会对电力系统的电气安全以及消防安全的认识度和重视度越来越高。标志性建筑、公共建筑、办公高层建筑以及居民高层建筑等安装电气火灾监控系统是智能化建设的必然趋势。电气火灾系统是一种火灾预防的手段,特点在于漏电监控方面属于先期预报警系统,有利于发现安全隐患,及时提醒管理者处理电力安全隐患,对火灾预防有着重要的意义。




电气火灾监控系统和防火门监控系统在“中国天眼”配套项目投入运行以来,帮助发现和整改了多处电气安全隐患,保证了“中国天眼”配套项目日常运行的稳定、有序,为消防管理提供了科学、直观的依据。

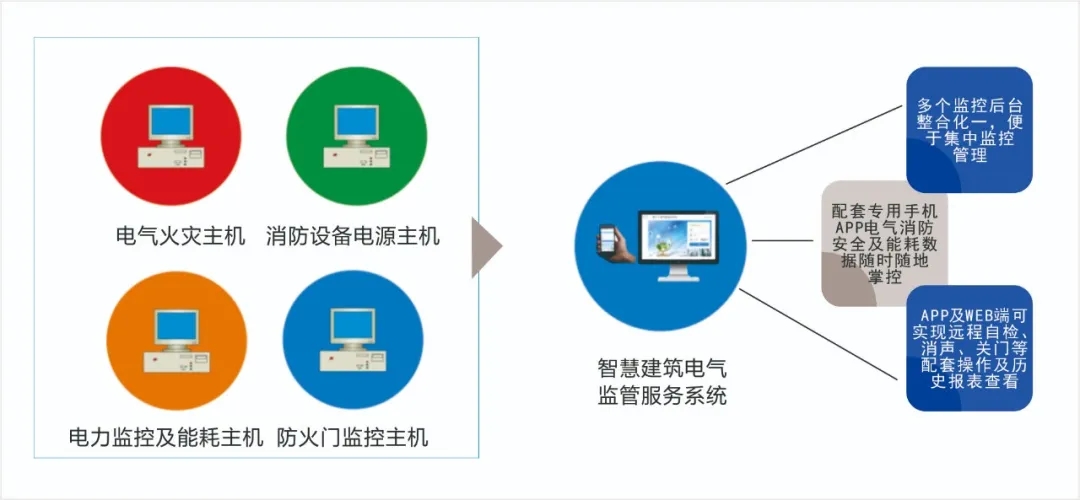

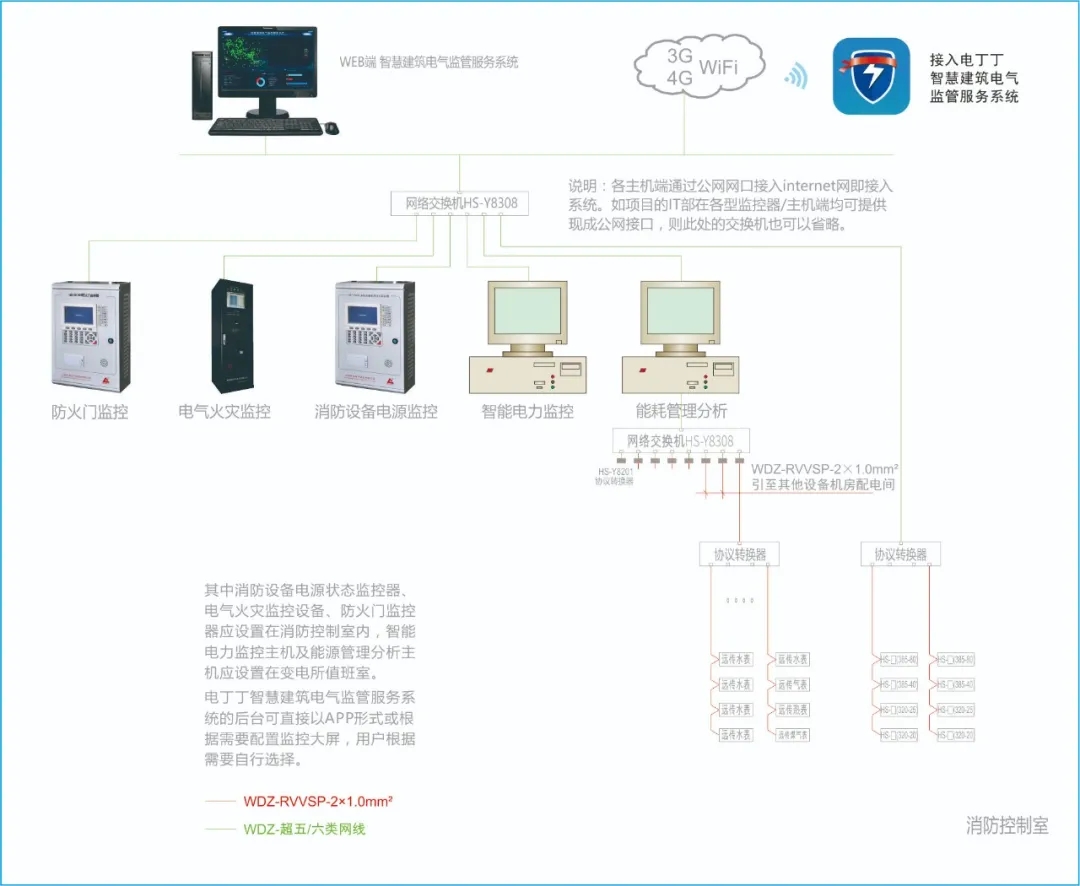

电丁丁智慧建筑电气监管服务系统



      电丁丁智慧建筑电气监管服务系统将建筑原有的各系统主机(包含消防设备电源监控主机、电气火灾监控主机、电力监控及能源管理分析主机等)通过标准网络接口接入云服务器,然后通过WEB端及手机APP实现对建筑内各种电气安全及节能系统进行远程实时监控与管理的系统。改变了消防监督、执法的模式,将消防业务形成可持续发展的闭环。
